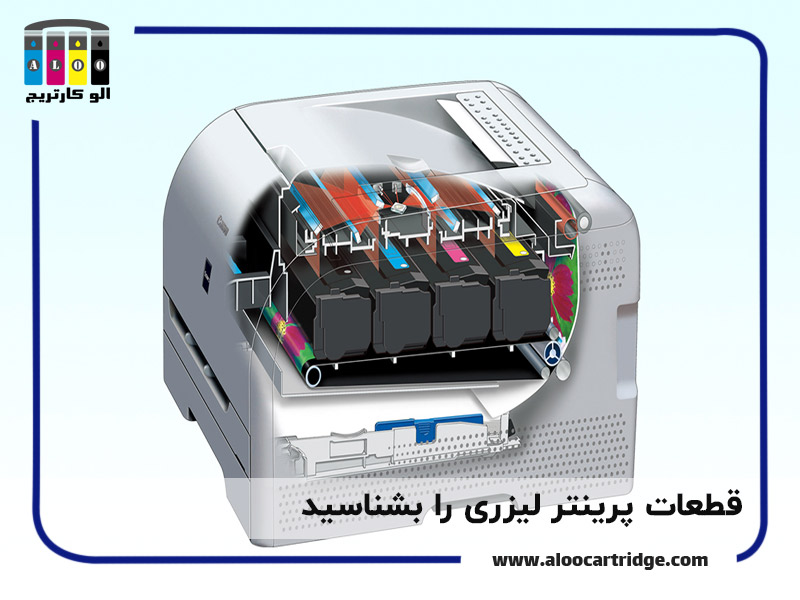

آشنایی با قطعات پرینتر لیزری

پرینترهای لیزری به‌عنوان ستون اصلی فرآیند چاپ در دفاتر اداری، سازمان‌ها و مراکز فنی شناخته می‌شوند و با سرعت، کیفیت و بهره‌وری بالا جایگاه ویژه‌ای در تجهیزات اداری دارند. اما بسیاری از کاربران در زمان بروز ایرادات یا افت کیفیت چاپ، با ساختار درونی این دستگاه‌ها آشنایی کافی ندارند. آگاهی از نقش و عملکرد دقیق قطعاتی مانند تونر، کارتریج، درام، برد فرمتر (مین‌بورد)، برد پاور، فیوزینگ و مجموعه چرخ‌دنده‌ها، می‌تواند مسیر عیب‌یابی، سرویس و حتی خرید لوازم مصرفی را برای کاربران و واحدهای نگهداری ساده‌تر و حرفه‌ای‌تر کند.

در این مقاله، به‌جای توصیف‌های سطحی، وارد جزئیات فنی و کاربردی خواهیم شد. شما می‌آموزید هر کدام از این قطعات دقیقا چه وظیفه‌ای در چرخه چاپ ایفا می‌کنند، چه تأثیری بر کیفیت نهایی دارند و هنگام خرابی یا نیاز به تعویض، چه علائمی از خود نشان می‌دهند. این دانش، نه‌تنها به تصمیم‌گیری آگاهانه برای تعمیر یا خرید قطعات کمک می‌کند، بلکه مدیریت هزینه‌های تعمیر و نگهداری در سازمان‌ها را بهبود می‌بخشد و امکان استفاده حداکثری از توان پرینترهای لیزری را فراهم می‌کند.

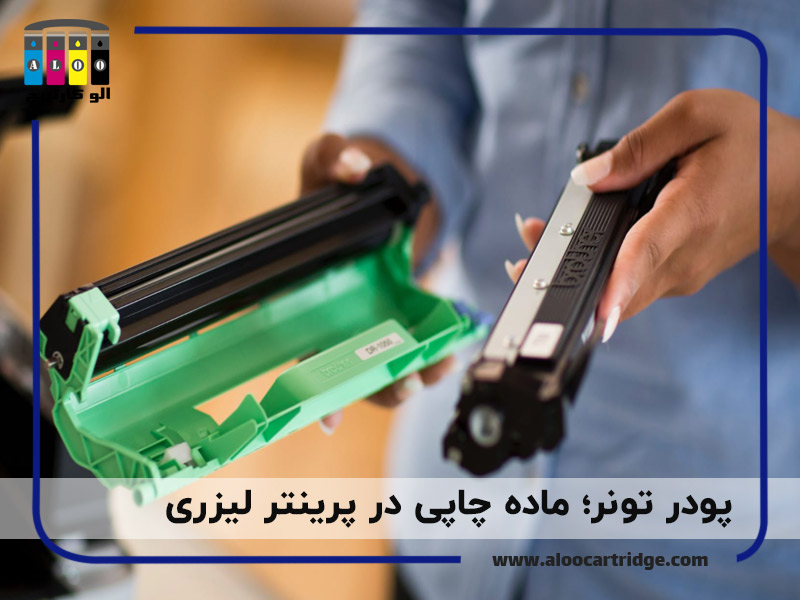

تونر؛ قلب رنگ و تصویر در پرینتر لیزری

اگر کیفیت چاپ برای شما مهم است، باید تونر را به‌عنوان یکی از حیاتی‌ترین قطعات پرینتر لیزری بشناسید. این پودر جادویی، عنصر اصلی شکل‌گیری تصویر روی کاغذ است و بدون آن، حتی پیشرفته‌ترین پرینتر هم نمی‌تواند هیچ متن و تصویری تولید کند.

 تونر در واقع پودری بسیار ریز و مخصوص است که به رنگ سیاه یا رنگی فرموله می‌شود و وظیفه اصلی آن ایجاد تصویر روی کاغذ است. این پودر به‌گونه‌ای طراحی شده که در تماس با حرارت، ذوب شده و به بافت کاغذ می‌چسبد.

چاپ پرینترهای لیزری در برابر لکه شدن مقاوم است؛ زیرا تونر پس از انتقال روی کاغذ، توسط واحد فیوزینگ تحت حرارت بالا ذوب می‌شود و به بافت کاغذ نفوذ می‌کند. این فرآیند باعث تثبیت دائمی تونر روی سطح کاغذ می‌شود و از پخش شدن یا پاک شدن آن جلوگیری می‌کند؛ بنابراین چاپ لیزری بسیار بادوام و مقاوم در برابر تماس با دست یا رطوبت است.

فرمولاسیون تونر ترکیبی از رزین، رنگ‌دانه و مواد افزودنی خاص است که به حرارت، حساسیت بالایی دارد. هنگام عبور کاغذ از واحد فیوزینگ، تونر به‌صورت یکنواخت ذوب و روی کاغذ تثبیت می‌شود. این ویژگی باعث ماندگاری بالای چاپ می‌شود و یکی از دلایل محبوبیت پرینتر لیزری در دفاتر و سازمان‌هاست.

اگر می خواهید علاوه بر شناخت قطعات پرینتر لیزری با کاربرد این نوع پرینتر، تفاوت آن با پرینتر جوهرافشان و مزایا و معایب چاپگر لیزری هم آشنا شوید، مطالعه ی مقاله پرینتر لیزری چیست را به شما پیشنهاد می کنیم.

محل قرارگیری تونر در کارتریج و انتقال به درام

تونر درون محفظه کارتریج نگهداری می‌شود. هنگام چاپ، مگنت رولر درون کارتریج، تونر را از مخزن به سطح درام منتقل می‌کند. درام که تصویر لیزری شده را روی خود نگه داشته، ذرات تونر را دقیقا به همان الگو جذب می‌کند. سپس این تصویر پودری روی کاغذ منتقل و در فیوزینگ تثبیت می‌شود. تونر نه‌تنها یکی از ساده‌ترین بلکه مهم‌ترین قطعات پرینتر لیزری است که شناخت درست آن، کلید مدیریت هزینه‌ها و حفظ کیفیت در استفاده طولانی‌مدت از پرینتر خواهد بود.

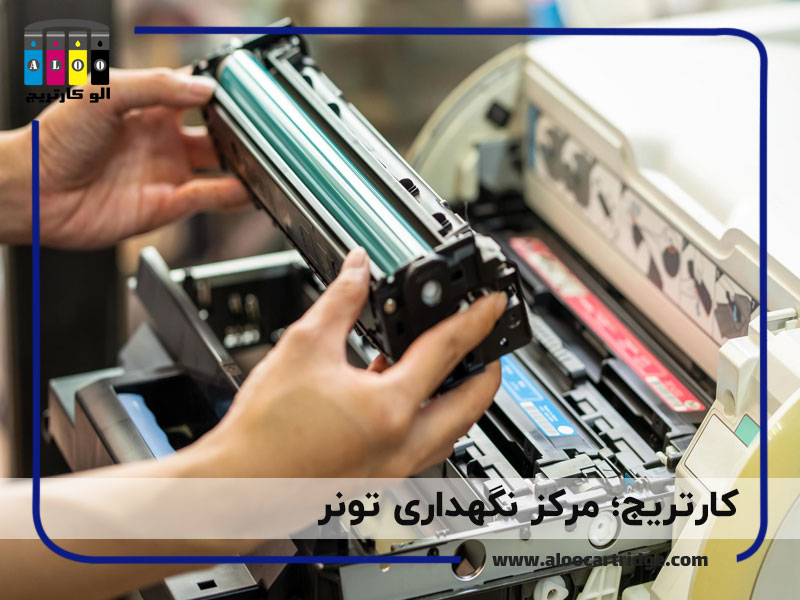

کارتریج پرینتر لیزری؛ قلب سیستم چاپ با دقتی هوشمندانه

کارتریج در پرینتر لیزری فقط یک مخزن ساده نیست؛ این قطعه‌ کلیدی مثل یک سیستم کامل عمل می‌کند که تونر را مدیریت کرده، تصویر را شکل می‌دهد و با همکاری سایر اجزا، چاپی دقیق و حرفه‌ای خلق می‌کند.

کارتریج پرینتر لیزری مجموعه‌ای از اجزای دقیق و هماهنگ است: مخزن تونر، درام حساس به نور، مگنت رولر برای انتقال یکنواخت تونر، بلید برای پاک‌سازی و مجموعه چرخ‌دنده‌ها که حرکت مکانیکی و هماهنگی بین قطعات را کنترل می‌کنند. این طراحی یکپارچه، کارتریج را به قطعه‌ای حیاتی در پرینتر لیزری تبدیل می‌کند که مستقیماً روی کیفیت، شفافیت و دوام چاپ اثرگذار است.

وظیفه اصلی کارتریج، آماده‌سازی و انتقال تونر به درام پرینتر است. مگنت رولر، تونر را با دقت از مخزن برداشت کرده و لایه‌ای یکنواخت روی سطح درام ایجاد می‌کند. درام تصویر الکتروستاتیکی لیزری‌شده را روی خود نگه می‌دارد و تونر را طبق آن الگو جذب می‌کند. این مرحله کلیدی، پایه و اساس وضوح بالای چاپ در پرینترهای لیزری است.

برای آشنایی بیشتر با کارتریج می توانید مقاله کارتریج چیست را بخوانید. در این نوشته به طور مفصل در مورد اجزای تشکیل دهنده، انواع، نحوه عملکرد، ظرفیت چاپ، راهنمای خرید کارتریج و … اطلاعات جامعی دریافت خواهید کرد.

تفاوت کارتریج اورجینال با غیر اورجینال

کارتریج‌های اورجینال با استانداردهای دقیق کارخانه‌ای تولید می‌شوند و بیشترین کیفیت و دوام را دارند. کارتریج‌های طرح (غیراصلی) اقتصادی‌ترند و هزینه کمتری دارند اما کیفیت پایین‌تری هم دارند.

برای اینکه بتوانید کارتریج اصل را از نمونه غیر اصلی تشخیص دهید و خریدی با اطمینان داشته باشید، مقاله تفاوت کارتریج اورجینال با طرح را با دقت مطالعه کنید. در این نوشتار روش هایی برای شناخت کارتریج اصل از جمله داشتن سریال نامبر، هولوگرام و … مطرح شده، به طوریکه در پایان می توانید به تنهایی کارتریج اورجینال را تشخیص دهید.

 مدل‌های قابل شارژ به کاربر امکان شارژ مجدد تونر و کاهش هزینه‌ها را می‌دهند، اما نیاز به مراقبت و شارژ اصولی دارند تا از آسیب به قطعات پرینتر لیزری جلوگیری شود. با شناخت دقیق کارتریج پرینتر لیزری، می‌توانید هوشمندانه‌تر خرید کنید، هزینه‌ها را مدیریت کنید و از پرینتر لیزری خود بیشترین بهره را ببرید.

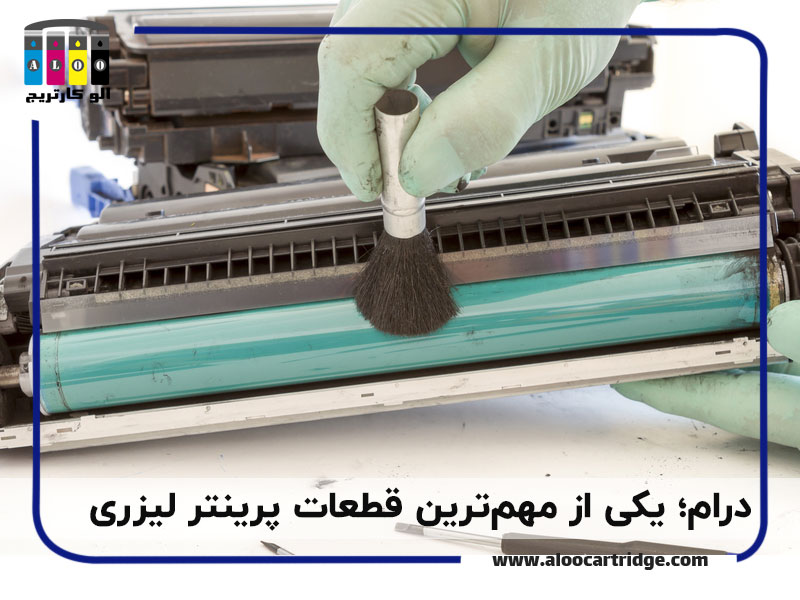

درام؛ کلید وضوح و کیفیت چاپ

درام یکی از مهم‌ترین و حساس‌ترین قطعات پرینتر لیزری است که نقش محوری در فرآیند چاپ ایفا می‌کند. این استوانه‌ی حساس به نور، به طور مستقیم با لیزر و تونر در ارتباط است و کیفیت نهایی چاپ به دقت عملکرد آن بستگی دارد.

 هر گونه آسیب یا خرابی درام می‌تواند باعث چاپ لکه، خطوط سفید یا تصاویر محو شود. کیفیت درام مستقیماً روی وضوح متون و تصاویر تأثیر می‌گذارد و در نتیجه، تعویض به موقع و استفاده از قطعات اصل تضمین‌کننده چاپی بی‌نقص و حرفه‌ای خواهد بود. نگهداری صحیح درام به شما در حفظ طول عمر پرینتر و کاهش هزینه‌های تعمیرات کمک می‌کند.

نحوه عملکرد درام؛ استوانه حساس به نور

درام، معمولاً به شکل استوانه‌ای با سطح حساس به نور ساخته شده است. هنگام چاپ، لیزر به نقاط مشخصی روی سطح درام می‌تابد و تصویر الکترواستاتیکی را تشکیل می‌دهد. این تصویر باعث جذب تونر در همان نقاط شده و به کمک مگنت رولر، تونر به درام منتقل می‌شود. در نتیجه، درام نقشی اساسی در تشکیل تصویر چاپی ایفا می‌کند و بدون عملکرد صحیح آن، کیفیت چاپ به شدت افت می‌کند.

درام پل ارتباط بین لیزر و تونر است. بدون هماهنگی دقیق این سه قطعه، چاپ واضح و دقیق ممکن نیست. تونر روی نقاط شارژ شده درام می‌چسبد و سپس توسط فیوزر روی کاغذ تثبیت می‌شود. بنابراین، سلامت درام در کیفیت و وضوح نهایی چاپ اهمیت ویژه دارد.

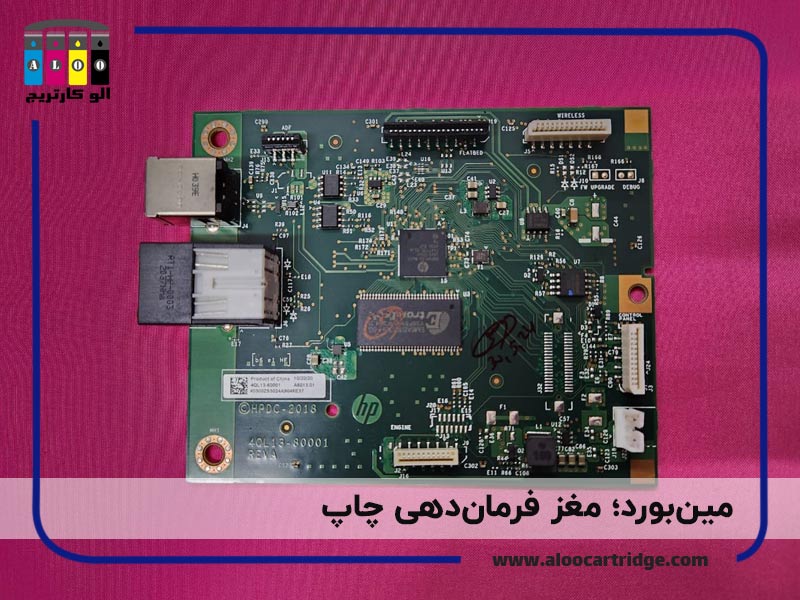

برد فرمتر یا مین‌بورد؛ مغز و فرمانده پرینتر لیزری

برد فرمتر یا مین‌بورد یکی از کلیدی‌ترین قطعات پرینتر لیزری است که وظیفه پردازش داده‌های ارسالی از کامپیوتر و هدایت تمامی عملکردهای پرینتر را بر عهده دارد. این قطعه نقش فرمانده‌ای را بازی می‌کند که باعث هماهنگی بین بخش‌های مختلف دستگاه می‌شود. درک عملکرد مین‌بورد به شما کمک می‌کند مشکلات سخت‌افزاری را بهتر تشخیص داده و تصمیمات بهتری در تعمیر و نگهداری دستگاه بگیرید.

Main board داده‌های دیجیتال ارسال شده از کامپیوتر را دریافت و آن‌ها را به دستورات قابل اجرا برای بخش‌های مختلف پرینتر تبدیل می‌کند. به بیان ساده، این برد، فرمان اجرای مراحل چاپ را صادر می‌کند و کنترل دقیق هر بخش مانند لیزر، درام، تونر و فیوزر بر عهده آن است. بدون عملکرد صحیح مین‌بورد، عملیات چاپ متوقف شده یا با اشکالاتی همراه خواهد بود.

نحوه عملکرد مین‌بورد؛ ارتباط با کامپیوتر و هدایت سایر قطعات

برد فرمتر یا مین برد رابط اصلی پرینتر با سیستم کامپیوتر است که اطلاعات را از طریق کابل USB یا شبکه دریافت می‌کند. سپس این اطلاعات را پردازش کرده و به قطعات دیگر مانند درام و فیوزر دستور می‌دهد. این هماهنگی باعث می‌شود چاپ دقیق، سریع و بدون نقص انجام شود.

خرابی مین‌بورد باعث بروز مشکلات متعددی از جمله ارورهای سخت‌افزاری روی پنل، چاپ ناقص یا توقف پرینت می‌شود. همچنین ممکن است پرینتر به کلی خاموش شود یا پس از چاپ، خطوط یا لکه‌هایی روی صفحات پرینت شده ظاهر شود. شناخت این علائم به شما کمک می‌کند بتوانیدسریع‌تر عیب‌یابی کرده و اقدام به ارسال دستگاه به مرکز تعمیرات پرینتر نمایید. هنگامی که به کارشناسان تعمیر، اینگونه اطلاعات فنی و دلیل احتمالی پیدایش مشکل را بگویید، زمان تعمیر و هزینه آن نیز کاهش خواهد یافت.

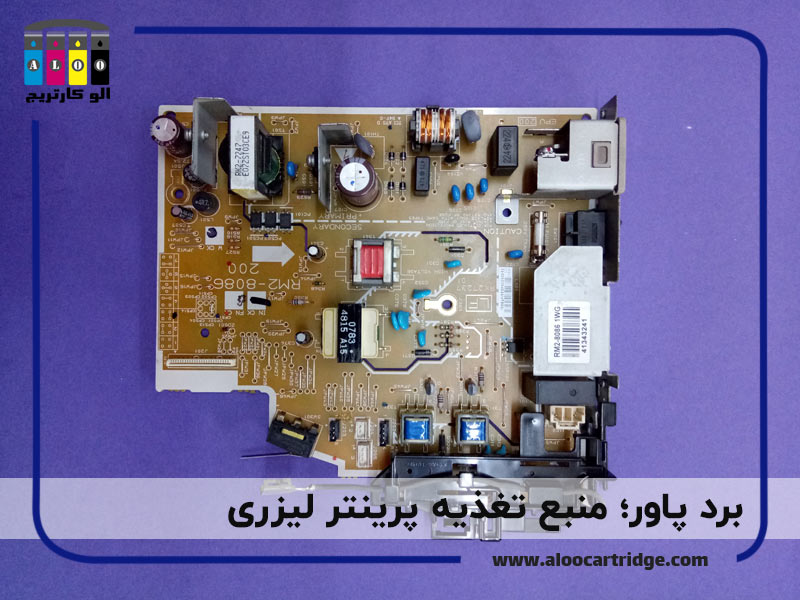

برد پاور (Power Board)؛ قلب تأمین انرژی پرینتر لیزری

برد پاور منبع تغذیه اصلی تمام اجزای الکترونیکی دستگاه است و انرژی لازم برای عملکرد قطعات حساس مانند لیزر، مین‌برد و فیوزینگ را فراهم می‌کند. بدون عملکرد صحیح برد پاور، پرینتر لیزری قادر به چاپ نخواهد بود و دستگاه ممکن است با خاموشی یا مشکلات عملکردی مواجه شود. در انتخاب و نگهداری برد پاور باید به نکات ایمنی توجه کرد تا از آسیب‌های احتمالی جلوگیری شود.

نقش برد پاور بر قطعات پرینتر لیزری

 برد پاور به عنوان تأمین‌کننده برق پرینتر، انرژی مورد نیاز قطعات مختلف را در ولتاژ و جریان مناسب تأمین می‌کند. به‌طور خاص، لیزر که مسئول ایجاد تصویر نوری روی درام است، تنها با برق پایدار و بدون نوسان عملکرد دقیق خواهد داشت. همچنین مین‌برد که فرمان‌های چاپ را کنترل می‌کند و فیوزینگ که تونر را روی کاغذ تثبیت می‌کند، به انرژی مطمئن نیازمندند. خرابی برد پاور ممکن است باعث ایجاد ارورهای متعدد یا خاموشی ناگهانی پرینتر شود و نیاز به تعمیر تخصصی یا تعویض پیدا کند.

نشانه‌های خرابی برد پاور و اهمیت تعمیر به موقع

 اگر پرینتر شما روشن نمی‌شود یا در هنگام کار با قطع و وصل برق مواجه می‌شوید، ممکن است power board آسیب دیده باشد. همچنین بوی سوختگی یا گرمای بیش از حد، نشانه‌های هشدار دهنده خرابی این قطعه هستند. تعمیر به موقع برد پاور علاوه بر حفظ سلامت دیگر قطعات پرینتر لیزری، هزینه‌های احتمالی تعمیرات گسترده‌تر را کاهش می‌دهد.

با توجه به تاثیر مستقیم کیفیت برد پاور بر عملکرد دستگاه، انتخاب نمونه اورجینال این قطعه و خدمات تعمیر تخصصی اهمیت بالایی دارد تا چاپ با کیفیت و بدون وقفه تضمین شود.

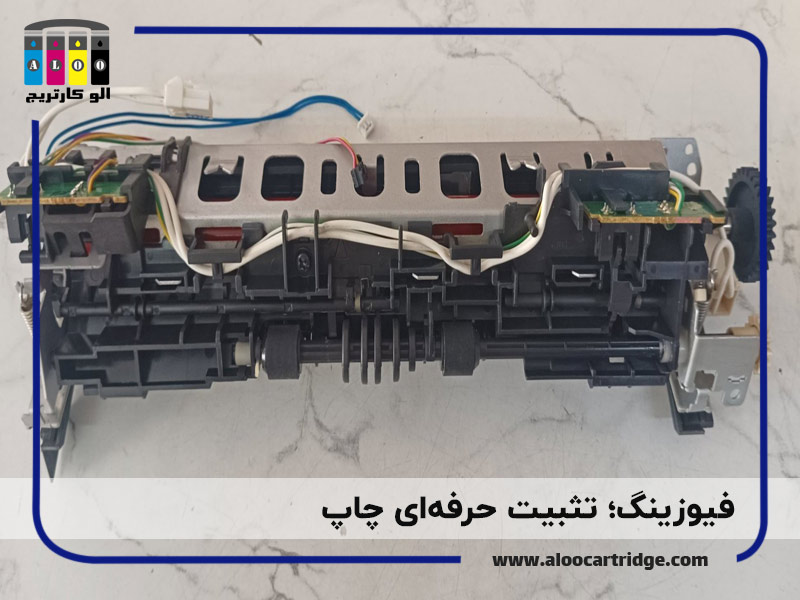

فیوزینگ؛ تثبیت کننده تونر روی کاغذ

 فیوزینگ یکی از مهم‌ترین قطعات پرینتر لیزری است که نقش تثبیت تونر روی کاغذ را با ترکیب گرما و فشار بر عهده دارد. این بخش با حرارت دادن به تونر روی کاغذ باعث می‌شود تصویر یا متن چاپ شده به‌صورت دائمی روی کاغذ قرار گیرد و از پاک شدن یا پخش شدن آن جلوگیری شود. کیفیت فیوزینگ تأثیر مستقیم بر وضوح و ماندگاری چاپ نهایی دارد.

نحوه عملکرد فیوزینگ در پرینتر لیزری

 در فرایند چاپ پرینتر لیزری، پس از انتقال تونر به کاغذ، فیوزینگ وارد عمل می‌شود و با استفاده از یک غلتک گرم و اعمال فشار، تونر را به سطح کاغذ، ذوب و فشرده می‌کند. بدون عملکرد صحیح این قطعه، تونر به‌خوبی به کاغذ نمی‌چسبد و چاپ نهایی ممکن است به سرعت پاک یا تار شود. به همین دلیل، فیوزینگ یکی از کلیدی‌ترین بخش‌های تضمین کیفیت چاپ در پرینترهای لیزری است.
مشکلات رایج در فیوزینگ شامل چروک شدن یا گیر کردن کاغذ در پرینتر، پخش شدن تونر روی سطح چاپ و ایجاد بوی سوختگی هنگام کار دستگاه است. این علائم نشان‌دهنده خرابی یا نیاز به تعویض فیوزینگ است که باید سریعاً رفع شود تا از آسیب‌های بیشتر به دیگر قطعات پرینتر لیزری جلوگیری گردد. توجه به عملکرد صحیح فیوزینگ باعث افزایش عمر دستگاه و بهبود کیفیت چاپ خواهد شد.

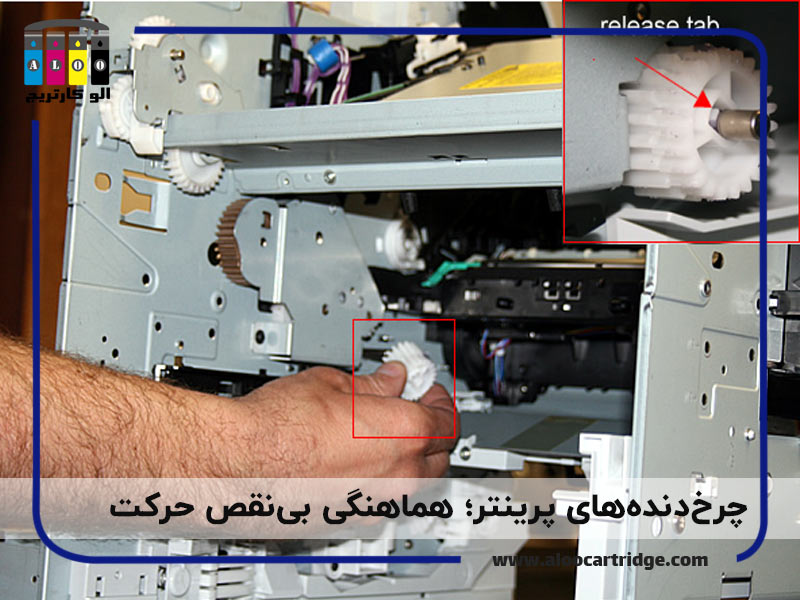

چرخ‌دنده‌ها و مکانیزم حرکتی پرینتر؛ هماهنگی دقیق برای چاپ بدون نقص

چرخ‌دنده‌ها از مهم‌ترین قطعات پرینتر لیزری هستند که وظیفه انتقال حرکت، کنترل مسیر کاغذ و هماهنگی دقیق میان اجزای داخلی دستگاه را بر عهده دارند. این سیستم مکانیکی باعث می‌شود کاغذ در تمام مراحل چاپ، از ورود به دستگاه تا خروج نهایی با سرعت و زاویه درست حرکت کند. عملکرد دقیق چرخ‌دنده‌ها مستقیماً روی کیفیت و سرعت چاپ پرینتر لیزری اثرگذار است.

کنترل حرکت کاغذ و هماهنگی قطعات پرینتر لیزری

چرخ‌دنده‌ها وظیفه دارند نیروی موتور را به بخش‌های مختلف مانند غلتک‌ها، درام و فیوزینگ منتقل کنند. این انتقال نیرو باید دقیق و هماهنگ باشد تا حرکت کاغذ روان و یکنواخت انجام شود و هر مرحله از فرآیند چاپ در زمان درست فعال گردد.

 بدون چرخ‌دنده‌های سالم، پرینتر لیزری نمی‌تواند تونر را با دقت روی کاغذ قرار دهد یا تصویر نهایی را درست تثبیت کند. همچنین برای پرینترهایی با قابلیت چاپ دوطرفه، چرخ‌دنده‌ها نقش حیاتی در بازگشت کاغذ به مسیر چاپ دارند.

 یکی از مشکلات رایج در قطعات پرینتر لیزری، شکستگی یا خوردگی دندانه‌های چرخ‌دنده است. این خرابی باعث توقف یا گیر کردن کاغذ، صدای غیرعادی، یا حرکت نامنظم کاغذ در مسیر چاپ می‌شود. در مواردی نیز خرابی چرخ‌دنده‌ها می‌تواند باعث آسیب به قطعات دیگر مانند درام یا فیوزینگ شود و هزینه‌های تعمیرات را به شدت افزایش دهد. بنابراین بازرسی دوره‌ای و استفاده از چرخ دنده های باکیفیت اهمیت بالایی دارد و در نهایت به صرفه‌جویی در زمان، هزینه و افزایش طول عمر پرینتر لیزری کمک خواهد کرد.

اهمیت کیفیت قطعات پرینتر لیزری

در انتخاب قطعات پرینتر لیزری، کیفیت و اصل بودن آنها نقش بسیار مهمی در عملکرد و دوام دستگاه دارد. به‌خصوص در خرید کارتریج، تفاوت قیمت کارتریج لیزری اورجینال با نمونه‌های طرح و غیر اصلی می‌تواند در کیفیت چاپ و طول عمر قطعات تأثیرگذار باشد. کارتریج‌های اورجینال با استفاده از مواد مرغوب و استانداردهای دقیق ساخته شده‌اند که تضمین‌کننده وضوح چاپ و عملکرد پایدار پرینتر لیزری شما هستند. اگرچه قیمت کارتریج لیزری اورجینال ممکن است بالاتر باشد، اما این هزینه اضافی به‌مرور باعث صرفه‌جویی در تعمیرات و تعویض‌های مکرر می‌شود. پس هنگام خرید و تعویض کارتریج پرینتر، به قیمت صرفاً به‌عنوان فاکتور اصلی نگاه نکنید و اهمیت کیفیت و اصل بودن قطعات را نیز در نظر داشته باشید.

هرچند که بسیاری از افراد علیرغم دانستن این نکات، به دلیل هزینه بسیار بالای کارتریج های اورجینال، مصرف کارتریج های طرح با کیفیت را ترجیح می دهند. برای بسیاری از مصارف، کارتریج طرح به خاطر صرفه جویی در هزینه ها، کافی است.

قطعات کلیدی پرینتر لیزری، چاپ حرفه‌ای

در این مطلب با مهم‌ترین قطعات پرینتر لیزری مثل کارتریج، درام، فیوزینگ، چرخ‌دنده‌ها و بردها آشنا شدید و دیدید هر کدام چه نقشی در کیفیت چاپ و کارکرد صحیح دستگاه ایفا می‌کنند. اگر به‌دنبال چاپ بی‌نقص، هزینه تعمیر کمتر و دوام بالاتر هستید، استفاده از قطعات اصلی اهمیت زیادی دارد.

همچنین در نوشته ی دیگری قطعات انواع پرینترها را معرفی کرده ایم که برای آشنایی با آنها می توانید به مطالعه این مقاله نیز بپردازید.

الوکارتریج همراه شماست تا بهترین تجربه را در خرید کارتریج و سایر لوازم اورجینال پرینتر لیزری داشته باشید. همچنین خدمات مرتبط دیگری مانند شارژ انواع کارتریج و تعمیر پرینتر نیز در این مرکز تخصصی یا کیفیت بالا انجام می گیرد. برای دریافت مشاوره رایگان و ثبت سفارش همین حالا با ما تماس بگیرید.

سوالات متداول

۱. کارتریج پرینتر لیزری شامل چه قطعاتی است؟
کارتریج پرینتر لیزری شامل تونر، درام، مگنت، بلید و چرخ‌دنده‌هاست که با هم تونر را به کاغذ منتقل و چاپی دقیق و باکیفیت ایجاد می‌کنند.

۲. وظیفه درام در پرینتر لیزری چیست؟
درام تصویری لیزری را دریافت می‌کند و تونر را جذب کرده، سپس آن را روی کاغذ منتقل می‌کند تا چاپی واضح و یکنواخت ایجاد شود.

۳. برد فرمتر در پرینتر چه کاربردی دارد؟
برد فرمتر فرمان‌های چاپی را از رایانه می‌گیرد و آن‌ها را به زبان قابل فهم برای قطعات داخلی پرینتر تبدیل می‌کند و فرآیند چاپ را کنترل می‌کند.

۴. فیوزینگ پرینتر لیزری چه کاری انجام می‌دهد؟
فیوزینگ تونر را با حرارت روی کاغذ تثبیت می‌کند و باعث ماندگاری چاپ می‌شود تا نوشته‌ها یا تصاویر به راحتی پاک یا محو نشوند.

۵. وظیفه برد پاور در پرینتر لیزری چیست؟
برد پاور برق قطعات الکترونیکی مانند مین‌برد، لیزر، فیوزینگ و موتور را تأمین می‌کند و عملکرد پایدار و ایمن پرینتر را تضمین می‌کند.
